DIY Aircond Blower

satu lagi DIY yang kita semua boleh cuba, DIY blower aircond. Blower ni fungsi dia adalah untuk mengalirkan angin aircond ke aircond vent. Untuk satu jangka masa, blower ni akan berhabuk, dan angin yang disalurkan ke aircond vent akan jadi agak perlahan. Ini disebabkan blower jadi lebih berat kerana habuk dan putaran blower menjadi sedikit perlahan.

sebenarnya servis cuci blower ni disediakan di proton edar service pada kos rm70-75. Biasanya servis ni ditawarkan pada mileage 40k km atau 50k km. Biasanya masuk dalam list bila kita wat major service.

Jadi, untuk jimatkan belanja, terutama pada y kurang mampu atau kedekut ~ ini aku la :P, so aku buatlah sendiri, sebab kerjanya tak lah susah mana dan ambil masa sedikit sahaja. So hari ni, aku wat la DIY aircond blower aku..


inilah blower aircond, tmpt dia kt belakang glove box.. korang leh try tgk dari bawah tmpt kaki penumpang depan

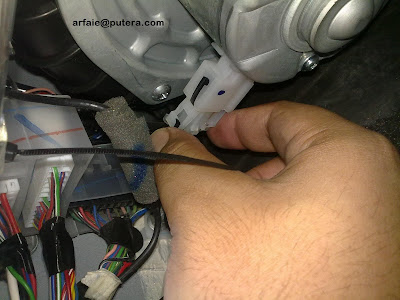

ada dua sambungan ke blower, satu ada power cable..tanggalkan dulu

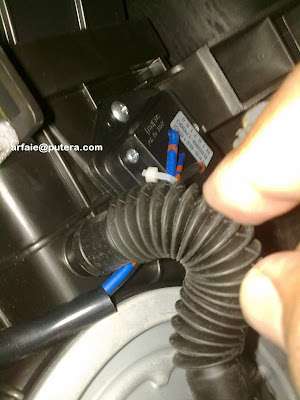

ni yang kedua, paip angin blower, tanggalkan jugak

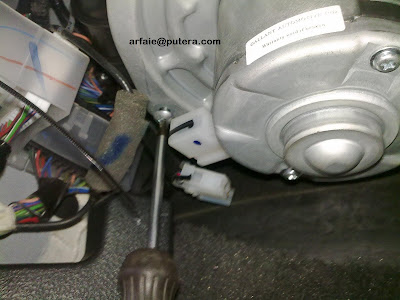

ada tiga skru pada blower, tanggalkan satu-satu dengan cermat dan berhati-hati

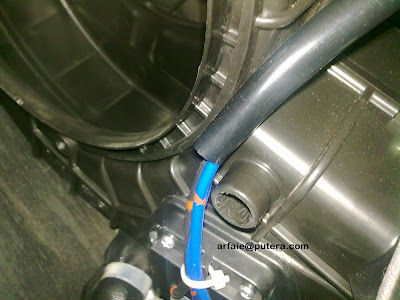

inilah rupa lubang blower

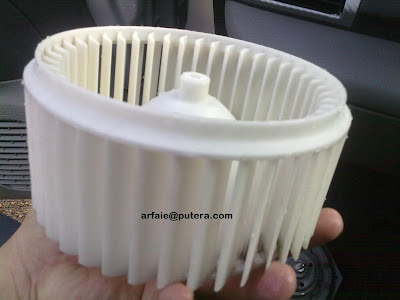

ini lak blower fin yang kita akan cuci

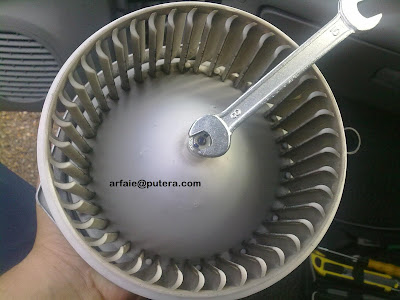

kena buka nat ni untuk pisahkan dari blower


tanggalkan guna spanar saiz 8

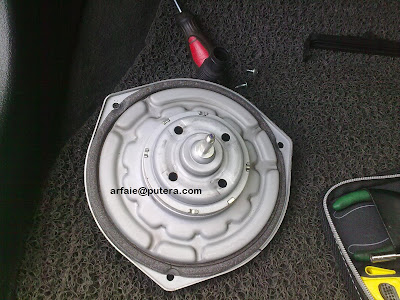

makesure blower ni tak kena air, sbb dalam ni ada komponen elektrik

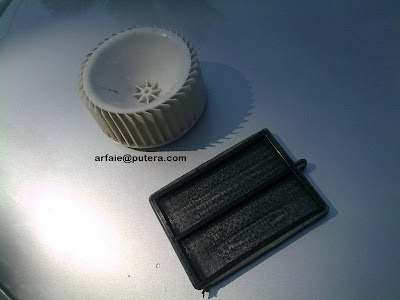

alang-alang dah cuci fin blower tu, cuci sekali aircond filter la.. DIY : http://faieelegance.blogspot.com/2011/06/diy-service-aircond.html


dah siap cuci!


masa pasang balik blower, undur semula langkah-langkah semasa membuka, pastikan sambungan elektrik ke blower dipasang semula...


termasuk sambungan getah angin...


hasilnya? sekarang aircond rasa lebih power mcm masa mula-mula beli kereta. buka pada speed rendah pun dah cukup untuk sejukkan kereta..selamat mencuba!

Comments

Zack said…
Baguih no DIY ni. Jom cuba INNOVA pulak camner.
Rifaie said…
erk innova ek? kena pinjam keta abang laa..haha
kucai said…
yeyyy...aiman musti pilih...
Zack said…
No Hal, dah lama tak sebis econ. Free ker.
Rifaie said…
erk...en aiman yey apa?

erk..serbis free, mai anta kt saya bang
Reidz said…
Bagus bro..mang niat nk servis blower coz ada munyik2 ratling dlm tuh.ada daun kot..pening pk nk cbut glovebox,rupanye tak pyah eh..he..best blog lu bro..tambah2 la lg smpai persona kta jdik robot...keep it on..
ps:/ ulasan jgnla simple sgat yek..ramah2 la menaip..he.
Rifaie said…
insya allah..akan cuba dibaiki bab ulasan tu :P
abjohn said…
bagus bro faie... keep it up....

p/s - usah dilayan si budak aiman tu.. hihi
Rifaie said…
tq john, insya allah
Bro Rifaie, kena buka glove box ka dak kalau nak cuci aircond blower ni? kalau nak buka glove box tu mcmana ?
Rifaie said…
kalau nk cuci blower..tak perlu buka glovebox
-apis- said…
bro, yg paip angin blower tu tarik mcm tu ja ka?atau ada clip?
Rifaie said…
paip kecik hitam tu ke? tarik je pelan2
nazz said…
aircond filter tu sama x dgr proton gen 2 2005..sbb yg ni washable..mcm nak pkai ni je..skrg pakai paper filter..so leceh skit bile nak servis..
Rifaie said…
paper filter maknanya bkn standard tu, kalau y standard mmg filter mcm ni je. tp ada jgk y ganti guna paper filter
Safuan Hanafiah said…
Salam bro..nak tanya blower fin ngan filter tu cuci vacuum je ke atau cuci guna air? Sorry from newbie
Rifaie said…
kalau ada blower dgn berus lagi cantik la, blow smbl gosok dengan berus. tp aku guna air je, pastu keringkan betul2 baru pasang
Bro I baru je belli persona SV.. have been reading your blog ... very useful.
Rifaie said…
i'm happy to hear that. :)
sawanishi said…
salam bro..skang ada problem dgn aircond..mcm xkuat..last check dgn kedai kata saluran tersubat sbb dia cek gas semua ok ..kena servis..soalan sy..betul ke apa yg dia ckp or juz clean the blower mcm bro rekemen kan ni..
Rifaie said…
mgkn kedai betul, mgkn juga kaedah saya ni betul. apa kata bro cuba kaedah yang free dulu. try cuci sndiri, then tgk macam mana. kalau tak selesai, mgkn betul kata formen tu.
kryptonite bob said…
Tumpang tanya.. Aircond jadi slow bila travel long distance.. Mula2 ok.. Sejuk dan kuat.. Tapi dh lama aircond jadi slow.. Bleh dengaq compressor jalan semua.. Cuma aircond slow.. Ada masalah ngan blower ka..?
Rifaie said…
boleh check filter dulu.. mgkn habuk dah banyak
Latif Yamin said…
klau nak beli yg baru berape harge ye?
Rifaie said…
filter baru ke blower baru?

filter kalau yang ada arang tu dalam rm30-40 seunit
Anonymous said…
Info yg bagus..baru bersihkan blower malam td..mmg kotor..angin da kuat kembali..TQ admin..
mohamed hamzah said…
Memang trbaikk bro..ringkas dan mudah...
Aircond bertambah sejuk..huhu
razman hasan said…
Macam mana dengan proton preve plak bro?
Rifaie said…
saya rasa preve pun kaedah hampir serupa, lokasi pun mgkn sama. tp eloklah rujuk dgn pengguna preve / pusat servis
mohamad soufian said…
Motor blower lain selain pakai standert... Utk kereta wira..
sandra saimi said…
Acam pulak kalo keta kancil...tq bro..
Rifaie said…
alamak tuan soufian dan cik sandra, untuk model2 lain selain persona, gen2, ni saya tak pasti. saya tak pernah guna keta2 lain. minta maaf sangat2.
Sam Note3 said…
Boleh buat video tutorial untuk servis blower aircond gen2 tak?
Rifaie said…
video tutorial? hehe saya segan sikit nak merakam ni. tapi kalau ada masa nnt saya cuba
kung tau said…
Terima kasih banyak² tuan.banyak membantu dengan gambar tu.sekarang kereta gen2 saya aircond blow macam baru.
Rifaie said…
saya gembira dapat membantu :)
terbaik bro.... senang je buat nih rupanya.....
Rifaie said…
yup... tak sampai 10 minit pun
romzi730 said…
Assalam! ada tak cara nak buka n tukar sirip air con!!!
romzi730 said…
Assalam! ada tak cara nak buka n tukar sirip air con!!!
Rifaie said…
sirip air con? di mana sirip tu bro?
romandroid 730 said…
vent(lubang aircond) bhg tengah..sebelah atas radio. saya puna ada bunyi begetar..bila buka kipas sederhana kuat
Rifaie said…
ooow.. yang tu blh buka, tp susah skit, dia kena selitkan skru driver, pastu kopak latch dia.. tapi saya selit kertas je kat situ.. senyap terus
romandroid 730 said…
hehe...nak selit belah kiri @ kanan....tak patah ke.....Nak selit kertas....cam tak comel lak.....
Rifaie said…
selit ngam2 jer, janganler tebal sangat haha... mana2 belah pun boleh, asalkan air vent tu tak goyang. haha
romandroid 730 said…
T.QVW.... perkongsian ilmu yang bermanfaat....
romandroid 730 said…
Assalam nak tanya....ada cara tak nak buka dash board sepenuhnya.....
Rifaie said…
alamak saya belum pernah buka dashboard lagi hehe
Nak tanya pengguna proton persona , kalau buka aircond mmg ada bunyi ka?
Rifaie said…
bunyi apa tu kak?

bunyi angin?
bunyi blower?
bunyi rattling?

hehe
super zul said…
Haa ini yg aku cari2 da jmpe...aku nk bka blower nie...suspek ade mangsa bunuh diri dlm tu...bau time buka ekon..perhhh bau bangkai!!!mungkin x..blower nie lokasi myt mangsa?thanks tuan tanah
Rifaie said…
hehe sama2 tuan
syam Fz said…
Assalam. Kereta saya gen2 tahun 2005.. masalah saya.. aircond saya kurang sejuk waktu tghari..dah tambah gas tapi sama juga.. filter dah cuci..sama juga.. saya ada tanya kedai ..dorang suruh cuci coil.. dorang cakap dah kotor sebab tu bila panas tghari..ekon tak rasa dan tak sejuk.. betul ke nak buka coil kena buka dashboard bagi gen2 persona?rm250 harga buka dan pasang dashboard.. agak2 saya cuba kaedah ini..masalah selesai tak?
Rifaie said…
betul cakap kedai tu... kalau dah kurang sejuk walaupun lepas cuci filter / tambah gas. kena service coil tu, kena cuci balik. harga upah cuci coil tu termasuk upah bukak dashboard 250 tu rasanya standard. kat penang pun range tu juga. saya blh bagi satu lagi alternatif, cuba balut piping aircond dengan getah balut paip aircond kt rumah tu. itu blh bantu aliran udara sejuk lebih efisien.

tapi kalau tengok umur kereta, dah elok benarlah service coil tu hehe
Rizz Dan said…
Salam bos.blh ajar x mcm mne nk bkk n cabut glovebox persona. Mintk ajar bos. Klo ade mse blh la wsp kt sy. Nie no sy 0176171456
Rifaie said…
buka glove box, keluarkan semua barang. tengok sebelah kiri kanan bahagian dalam glovebox tu, sebelah atas, ada latch yang sekat dia dari keluar. gunakan jari, kepak skit latch tu supaya terlepas dari frame dashboard. nanti bila dah terkeluar, buka dua skru yang kat frame dashboard, baru boleh cabut hehe
Unknown said…
Semua tu says dh buat TP angin tk kuat jugak lh aper masalah nya boleh bg tunjuk ajar sikit
Khairul Ariffin said…
Semua tu says dh buat TP angin tk kuat jugak lh aper masalah nya boleh bg tunjuk ajar sikit
Rifaie said…
dari mula beli memang tak kuat atau baru sekarang tak kuat? filter dah cuci?

alif halim said…
Salam tuan..boleh tahu harga blower aircond sona..servis sendiri jap lg blower bunyi mcm org bertukang..mcm nak kene ganti baru je..
alif halim said…
Salam tuan..boleh tahu harga blower aircond sona..servis sendiri jap lg blower bunyi mcm org bertukang..mcm nak kene ganti baru je..
Rifaie said…
tak pastilah tuan, tak pernah survey harga dia hehe
Aqamoha Primera said…
Thank you bro.. mmg air cond mcm baru beb.. pusing skit je aduhaii padu.. mcm baru beli krete ahahaha.. btw, org gemok xde asas mekanikal cam sy pn bole buat, kenapa tidak anda? Hehe
Rifaie said…
cubalah, tak rugi pun, jimat duit lagi adalah hehe
angah said…
Saya punya gen 2 sebiji macam ni... dah buka blower tu tapi kipas plastik tu tak boleh buka... walaupun dah buka kepala nat saiz 8 tu.. ataupun memang kena cungkil?
Rifaie said…
mgkn ketat, cuba cungkil tgk. tp hati2 sebab plastik.
Persona saya airxond asyik ke hala kaki sasahaj...x mau ke arah lain n lubang tengah tu xda keluar angin..dah putar2 suis dia tp xda reapon.apa masalah dia tu..
Persona saya airxond asyik ke hala kaki sasahaj...x mau ke arah lain n lubang tengah tu xda keluar angin..dah putar2 suis dia tp xda reapon.apa masalah dia tu..
Rifaie said…
Dah confirm knob aircond utk arah angin dah set ke paling kiri? kalau dah buat, tapi masih keluar kat kaki juga, saya rasa mgkn ada mslh dgn controller unit tu sendiri, atau mechanical yang kawal aliran angin
Salam saya cuba cabut sambungan cable ke blower tp tak boleh " ada kah cabut keseluruhan atau cabut satu nampak macam ada dua bahagian
romzi730 said…
Asambung tu macam ada klip ..picit n tekan baru tarik keluar
Rifaie said…
yup, ada klip. tekan pinch point dahulu, kemudian tarik
arib cliquers said…
Bro.. nak tanya.. angin accord dari luar.. masuk dari mana???
arib cliquers said…
Sebab ada bau busuk bila on aircord angin dari luar..
السَّلاَمُ عَلَيْكُمْ
tq utk info bro...sy akn cuba utk proton gen2 sy...sbb angin x kuat...ac sy maintain 25c drpd dlu.. xpnh kurang drpd tu...gas ac sejuk,tp angin kurang memuaskn...lps buat nt,sy akn update di comment..nk ikutkn parts persona kbnyakan sama mcm gen2...
ok...alhamdulillah,bru slesai servis blower proton gen2 2005...lps servis angin AC mmg memuaskn..tq bro ats tutorial ni...ad penambahan skit,klau tgk ad dua tingkap kt dlm kotak hitam tu,klau misal terbuka boleh tutup guna elenki bentuk L size paling kecil...dlm tingkap tu pn mmg byk sampah sarap,mmg kne bersihkn..klau x,angin blower x kuat nnt...
Fienaz Faiz said…
Salam admin... whatspp sy jap nk tnye klau keta wira mcmne nk caranye. 0129484866. Hrp blh mbntu...tq
Rifaie said…
@arib, kalau ambik udara luar, angin masuk dari atas bonet, ada vent antara cermin depan dan bonet, dekat kawasan wiper

@zulfauzi, tahniah! harap dapat membantu :)

@fiena faiz, boleh rujuk blog http://www.diytacra.com/2015/12/dust-and-pollen-filter-blower.html
Muhd Akhmal said…
Assalamualaikum bang . Saya ada buka blower aircond . Then cara pemasangannya mcm mana ye ? Tolong ye bang . 011-11389950
Rifaie said…
@akhmal, waalaikummussalam, cara pemasangan kena undur semula cara semasa buka.
Anonymous said…
Blower air cond Persona 2007 m line bdn dia plastik...lain sikit..dh cuba buat td..better la.
Anonymous said…
Tq bro
PAK ABU WORLD said…
Salam bang..1/11/16 ekon saya leaking kt blah duduk penumpang seblah driver,pastu pomen ckp tukar cooling coil sebab rosak..hari ni jadi balik..leaking..ade sebab2 lain x bang?
Rifaie said…
@pak abu, kalau kita ketepikan cooling coil, kena check drain pipe aircond, takut-takut longgar atau tersumbat atau terkepit.
arshad_selayg90 said…
Semalam sy pwrgi kedai check..PE 2010.. dia kata aircond kena full servis.. kena bukak dashboard lg sy ada pkai subwoofer kena bukak dulu.. kos anggaran dlm rm450 utk aircond skali topak gas.. adakah mmg harga dia ?
Rifaie said…
@arshad kalau full servis kebiasaan saya pernah tanya antara 300-350 macam tulah, harga tepat saya tak pasti sebab belum pernah buat lagi
arshad_selayg90 said…
@Rifaie_ oh ..terima kasih
Yasser ARY said…
tq bro kerna share...sy guna persona 2017..laen sket blower dia..tp info tuan banyak membantu..
Ahmad Jamel said…
Salam tuan @rifaie..aircond saya ada air menitik keluar dri sebelah bawah dashbord driver dan tempat duduk penumpang...tanya kedai dia kata kotor sangat..kena buka dasboard nak cuci..kos nya rm 380..betul ker?
Alif Zulfahmi said…
Sy ada beli Mr. Coil.. Hajat nk try cuci coil mcm yg diaorg tunjuk dlm fb.. Sy pn dh bukak drawer dashboard 2..tp mcm byk bnda plak nk kna bukak utk cuci coil 2.. Utk makluman sy pakai persona thn 2013. Mohon pencerahan.. 😅
Rifaie said…
@Ahmad Jamel,
Ada betulnya kata formen tu, tapi apa pun boleh mula dengan check drain pipe aircond dengan enjin, takut2 tersumbat. Tapi kalau betul coil dah kotor sangat, memang perlu buka dashboard, kosnya 380 tu pada saya harga standard kalau dekat tempat saya.

@Alif Zulfahmi,
Kalau nak cuci coil, perlu rasanya buka dashboard sekali. Kerja agak rumit tu.
